- CASM 40
- 전기 실린더
- CASM 40
■ 모듈식 시스템, 각 다른 크기의 3가지 크기 및 유형
■ ISO-15552 표준 충족
■ 광범위한 액세서리 부품
■ 공압, 유압 실린더 대체를 위한 경제적 선택
■ 광범위한 힘, 속도 및 수명 요구 사항에 최적
■ 사용자의 사용가능한 모터 적용 사용
Detail
CASM 전기 실린더는 빠르고 강력한 직선 운동을 수행하는 데 이상적입니다.
공압 또는 유압 실린더와 달리 CASM Electric Cylinder는 유연하므로 정확하게 배치 할 수 있습니다.
SKF에서 제작되는 전기 실린더의 모듈러 개념은 사용자가 선호하는 모터 및 제어 시스템을 쉽게 연결할 수 있으므로 설계 및 프로그래밍 비용이 크게 절감될 수 있습니다.
고품질의 재료와 IP54S 수준의 밀페 시스템으로 인하여 CASM 전기 실린더는 불리한 조건에서도 장기간 사용할 수 있습니다.
낮은 백래쉬 설계로 최대 ±0.01mm의 위치 결정 정밀도를 제공합니다. 속도와 힘이 다른 다양한 Screw와 함께 CASM Electric Cylinder는 다양한 용도에 최적의 솔루션을 제공하게 됩니다.

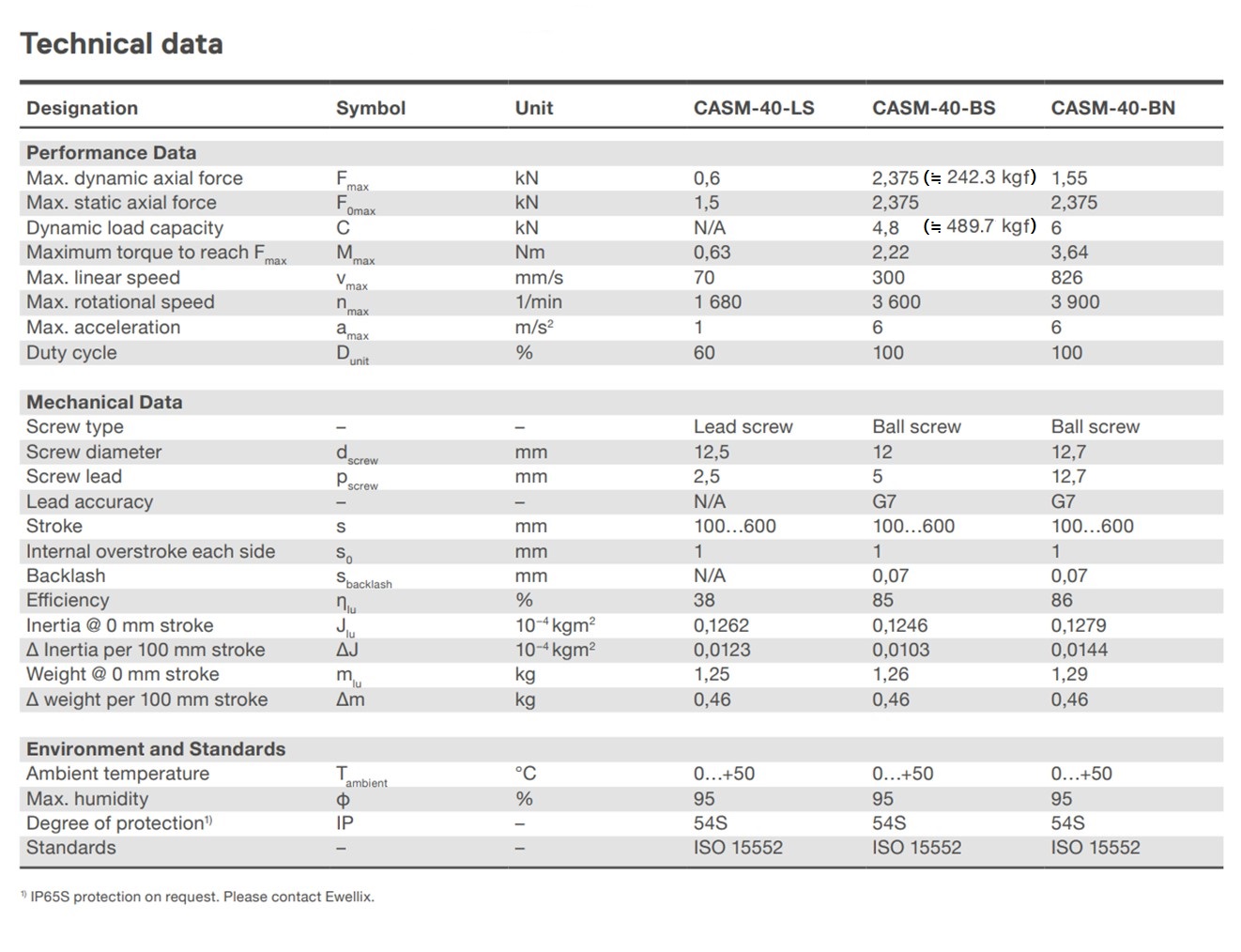

● 개요
모델 구분 | CASM 32 | CASM 40 | CASM 63 |
Max Dynamic axial force (N) | 700 N | 2,375 N (≒ 242.3 kgf) | 5,400 N |
Max Linear speed (mm/s) | 500 mm/s | 826 mm/s | 1,067 mm/s |
Dynamic load capacity (N) | 2,800 N | 6,000 N (≒ 612.2 kgf) | 21,000 N |
Screw Type | Lead screw or Ball screw | Lead screw or Ball screw | Lead screw or Ball screw |
Max Stroke (mm) | 400 mm | 600 mm | 800 mm |
Motor Type | No Motor (선택적 BLCD or Servo motor) | No Motor (선택적 BLCD or Servo motor) | No Motor (선택적 BLCD or Servo motor) |
Duty cucle (%) | 100 % | 100 % | 100 % |
Operationg temperature | 0 to 50℃ | 0 to 50℃ | 0 to 50℃ |
Type of protection | IP 54 S | IP 54 S | IP 54 S |

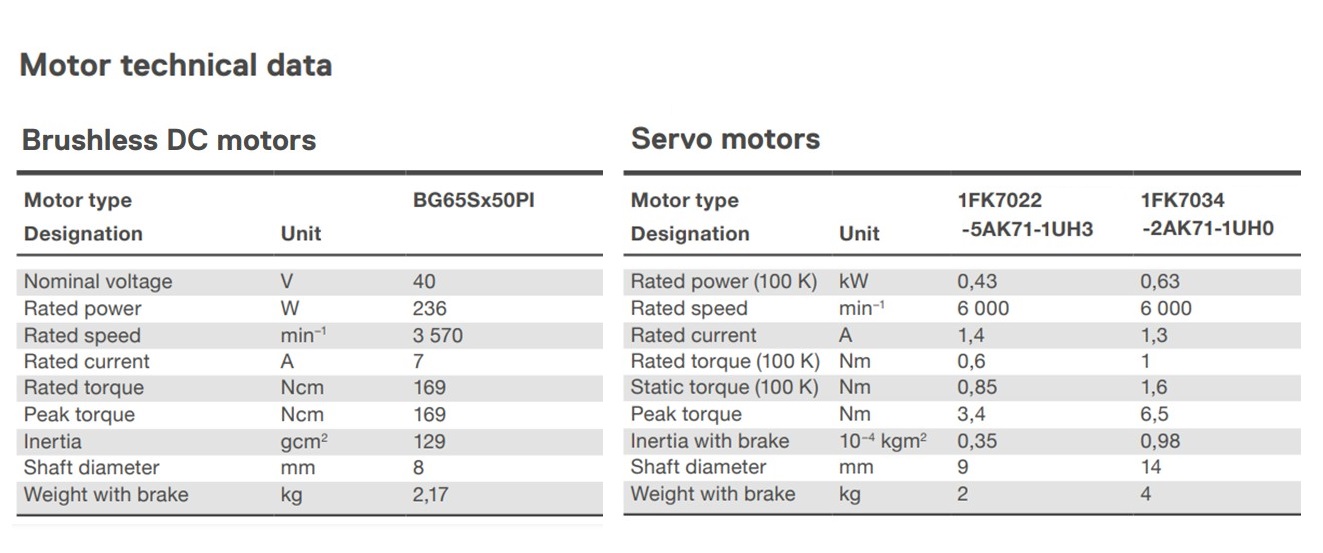

※ 모터 사양 및 다양한 활용에 따른 구성은 Ewellix 전자카다록 High performance actuator catalogue (자료실)을 참고해 주시기 바랍니다.
