■ I/O and CAN bus SAE J1939 communication
■ 완벽한 모션 제어가 가능한 통합 컨트롤
■ 절대 위치 비접촉 센서
■ 모니터링 및 온보드 진단 (힘, 전압, 온도)
■ 주행 튜브의 회전 방지 (기본사항)
■ CE, RoHs 인증
Detail

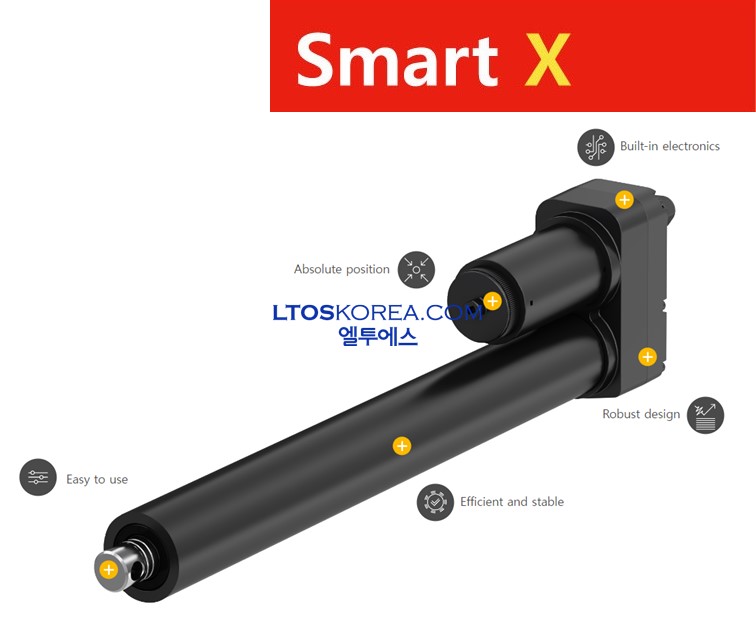

EWELLIX 전기 기계식의 스마트 선형 리니어 액추에이터 CAHB 2xS 시리즈는 빠르고 부드러운 움직임으로 생산성 향상과 비용 대비 효율적이며, 사실상 유지보수가 필요없는 선형 Linear Actuator 입니다.

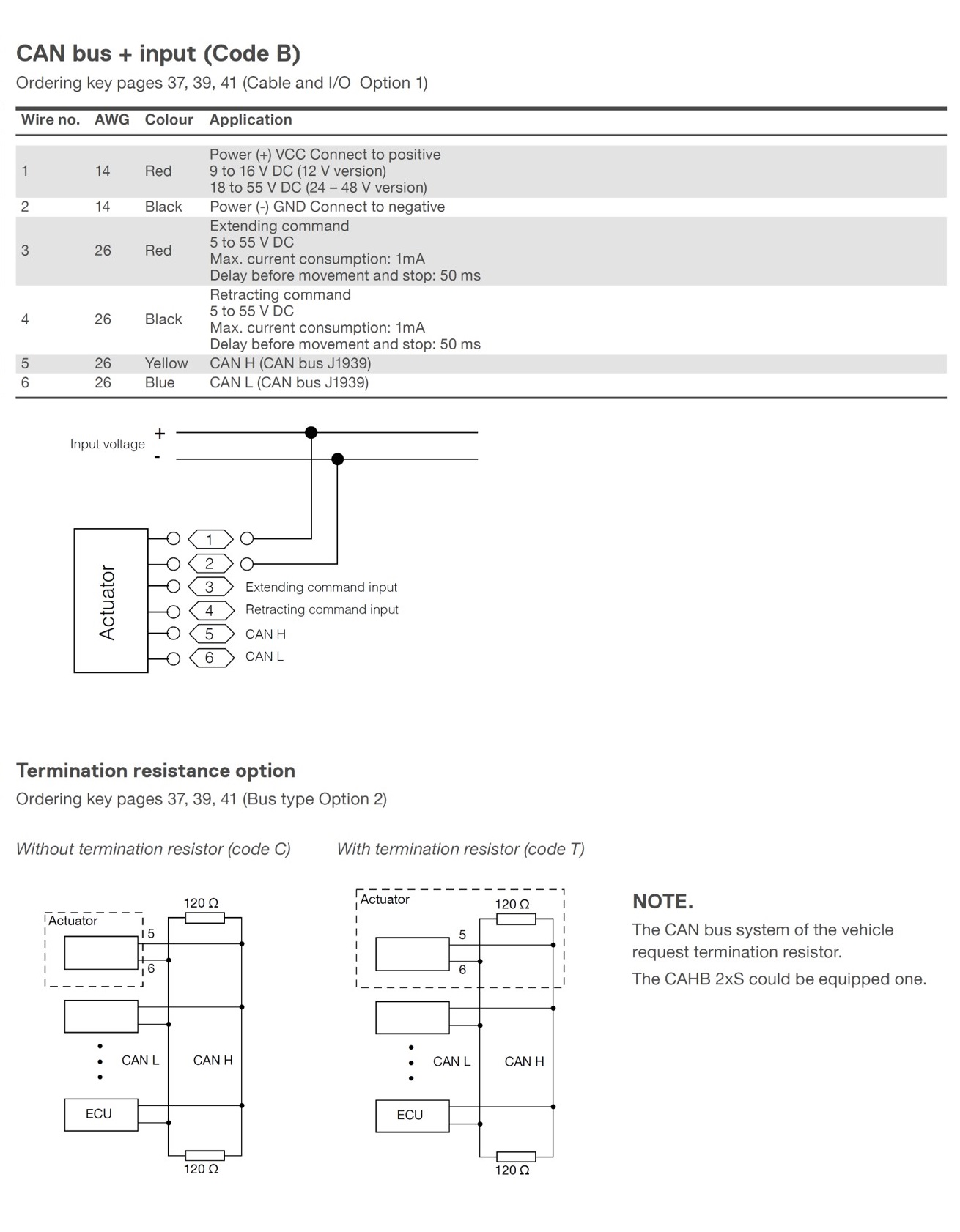

CAN bus 통신을 통해 고객 장비에 쉽고 빠르게 통합할 수 있으며 모니터링 및 온보드 진단이 가능하도록 개발되었습니다.
기존의 선형 리니어 액추에이터 CAHB 2xE 시리즈와 같이 적용 온도 -40℃~+85℃로 넓은 범위에서 사용이 가능하며, 높은 방진방수 등급인 IP 69K/66M으로 열악한 환경에서 작동할 수 있는 기능은 동일하게 포함이 되어 있는 Smart Linear Actuator 입니다.
사용 빈도수는 20% Duty cycle 이며 견고한 금속 기어, 높은 힘, 높은 유지력, 고속의 기계적 과부하 보호기능을 갖추고 있습니다.
스마트 선형 리니어 액추에이터 CAHB 2xS 시리즈는 RoHS 및 CE 인증된 제품입니다.

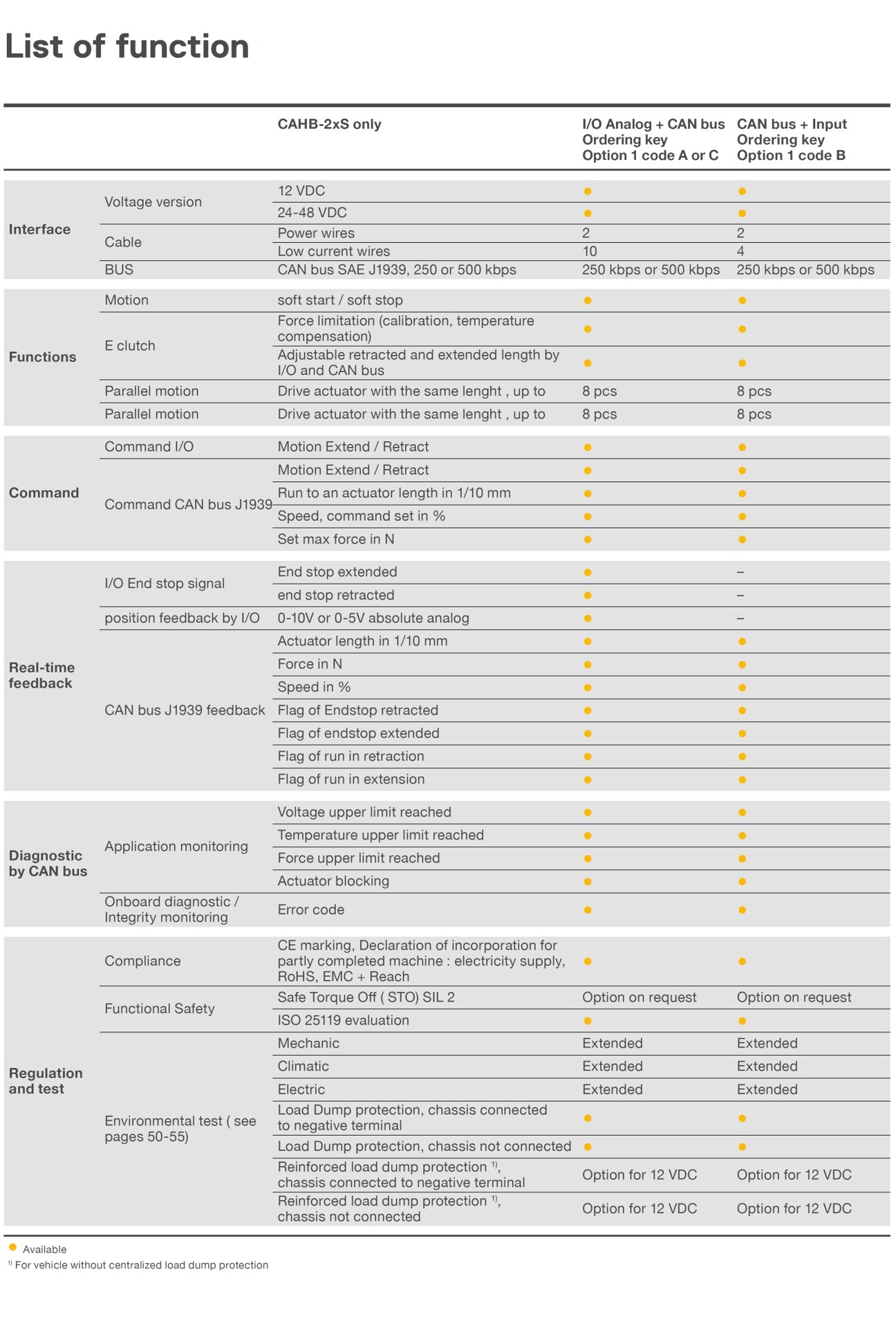

스마트 리니어 액추에이터 CAHB 2xS 시리즈는 통합 컨트롤러 및 고급 기능을 통해 경쟁력 있는 비용으로 고유한 기능을 제공합니다.
CAHB 2xS 시리즈 선형 Linear Actuator의 기능 및 상세 설명은 전자카다록을 참고해 주시기 바랍니다.

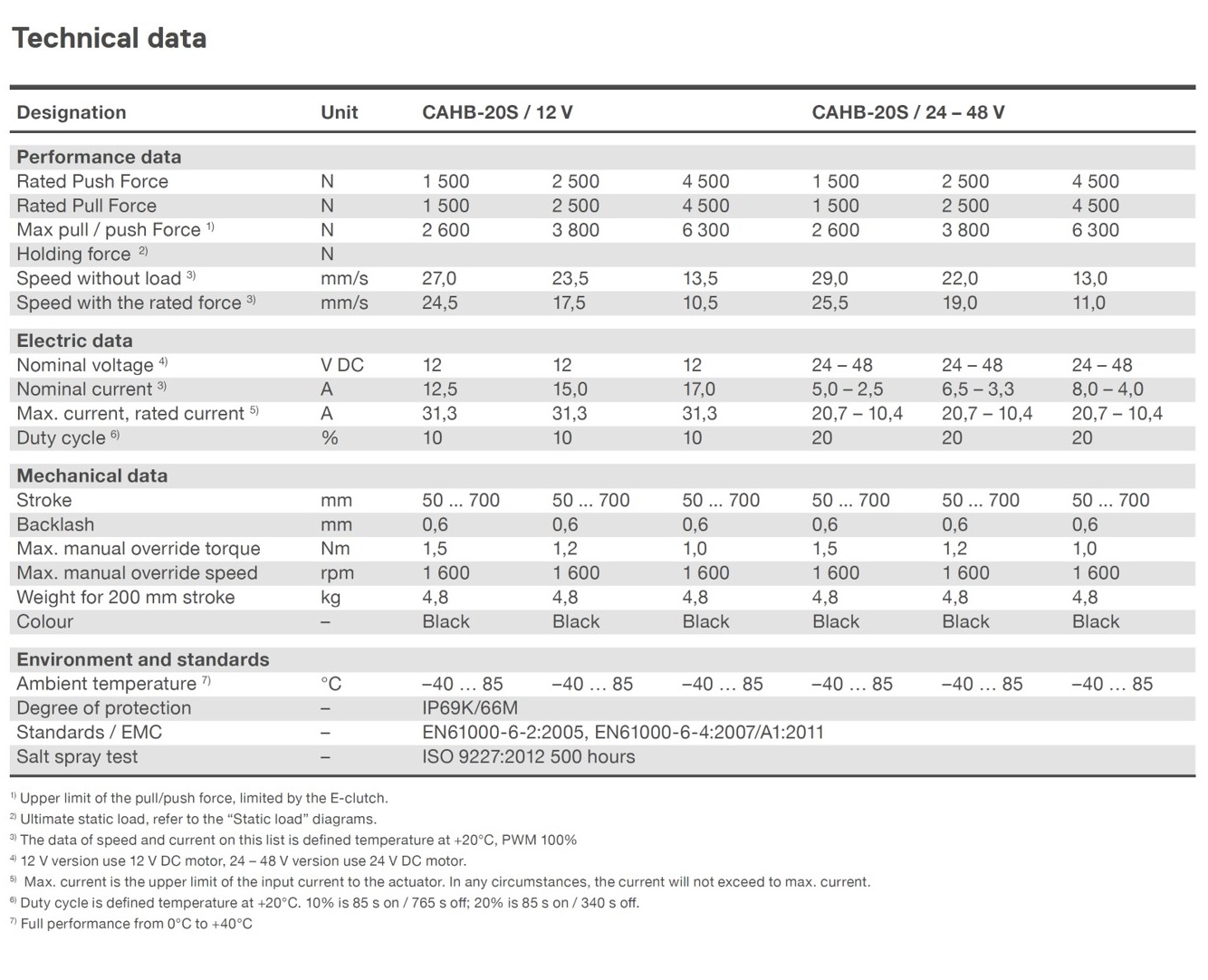

● 개요
Model ( S-serise) | CAHB 20 S | CAHB 21 S | CAHB 22 S |
Push Force | Max 4,500 N | Max 4,500 N | Max 10,000 N |
Push Force | Max 4,500 N | Max 4,500 N | Max 10,000 N |
Max Push / Pull Force | Max 6,300 N | Max 6,300 N | Max 14,000 N |
Speed ( with the rated force ) | 25.5 mm/s ~ 10.5 mm/s | 50 mm/s ~ 19 mm/s | 42 mm/s ~ 10.2 mm/s |
Stroke | 50 ~ 700 mm | 50 ~ 700 mm | 50 ~ 700 mm |
Voltage | DC 12V or DC24V-DC 48V | DC 12V or DC24V-DC 48V | DC 12V or DC24V-DC 48V |
Duty cycle | 10% ~ 20 % | 10% ~ 20 % | 10% ~ 20 % |
Ambient Temperature | -40℃ ~ 85℃ | -40℃ ~ 85℃ | -40℃ ~ 85℃ |
Type of protection | IP 69K/66M | IP 69K/66M | IP 69K/66M |
Integrated controller | I/O and CAN bus SAE J1939 | I/O and CAN bus SAE J1939 | I/O and CAN bus SAE J1939 |
