- CAHB 22E
- 리니어 액추에이터
- CAHB 22E
■ 내부식성 하우징과 견고한 구조
■ IP 등급 69K / 66M
■ -40℃~+85℃의 넓은 온도 범위
■ 내장형 Limit Switch 옵션
■ 과열 보호 및 과부하 방지기능
■ DC 12V, DC 24V 또는 DC 48V의 모터 선택
■ Salt spray test, Vibration test 및 Electrical test
■ 주행 튜브의 회전 방지 (선택)
■ CE, RoHs 인증
Detail
EWELLIX ( 에벨릭스, 구 SKF ) Linear Actuator CAHB 22E는 DC 전압으로 구동되며 중/대형 부하 애플리케이션을 위한 솔루션으로 제작되었으며, 사실상 유지보수가 필요없는 선형 Linear Actuator 입니다.
선형 Linear Actuator CAHB 20E는 적용 온도 -40℃~+85℃로 넓은 범위에서 사용이 가능하며, 높은 방진방수 등급인 IP 69K/66M으로 열악한 환경에서 작동할 수 있도록 설계된 전자 기계식 선형 Linear Actuator 입니다.
사용 빈도수는 20% Duty cycle까지이며 견고한 금속 기어, 높은 힘, 높은 유지력, 고속의 기계적 과부하 보호기능을 갖추고 있습니다.

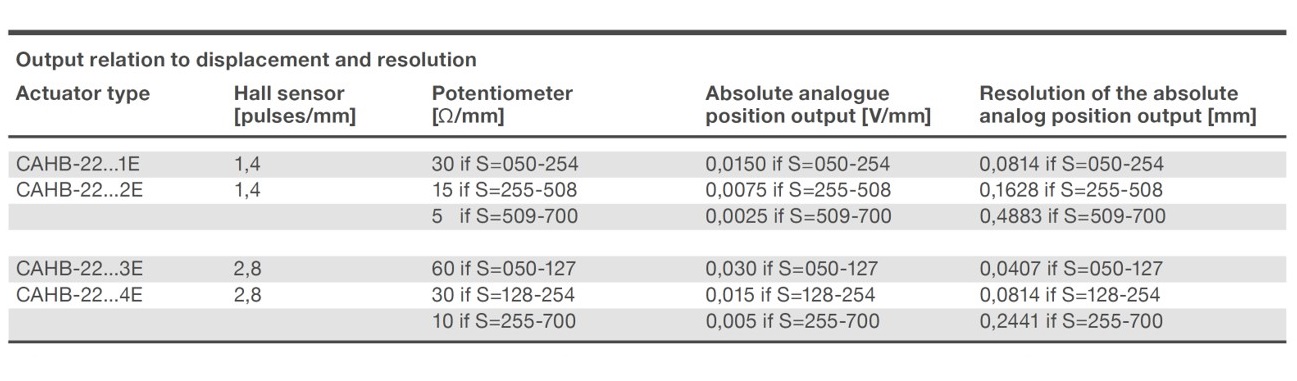

선형 Linear Actuator CAHB 22E는 낮은 백래쉬, 수동 재 지정 옵션, Limit switch 옵션, 가변 저항기로 임의의 위치를 구분할 수 있는 Potentiometer 및 Encoder 옵션을 제공합니다. 또한 새롭게 추가된 주행 튜브의 회전 방지 옵션을 선택하여 구매할 수 있습니다. 장착 모터는 DC 12V, DC 24V 및 DC 48V 중 선택 가능합니다.
신뢰할 수 있는 선형 Linear Actuator CAHB 2xE 시리즈는 RoHS 및 CE 인증된 제품입니다.
CAHB 20xE 시리즈 선형 Linear Actuator는 IP등급 TEST를 포함하여, Salt spray test, Vibration test 및 Electrical test가 된 신뢰할 수 있는 제품입니다. 해당 TEST 내용은 전자카다록을 참고해 주시기 바랍니다.

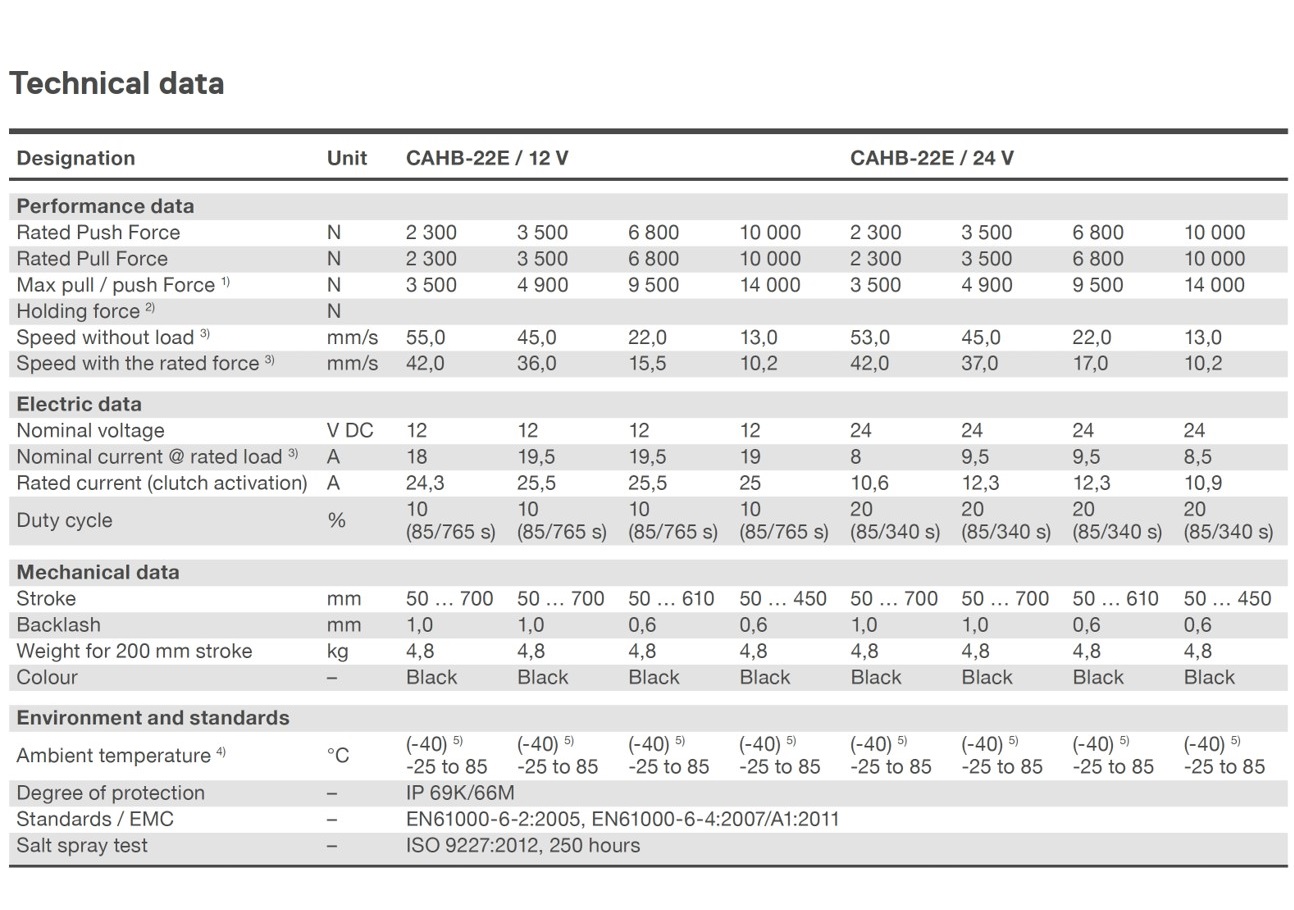

● 개요
Model ( E-serise) | CAHB 20 E | CAHB 21 E | CAHB 22 E |
Push Force | Max 4,500 N | Max 4,500 N | Max 10,000 N |
Push Force | Max 4,500 N | Max 4,500 N | Max 10,000 N |
Max Push / Pull Force | Max 6,300 N | Max 6,300 N | Max 14,000 N |
Speed ( with the rated force ) | 27.5 mm/s ~ 10.5 mm/s | 50 mm/s ~ 19 mm/s | 50 mm/s ~ 10.2 mm/s |
Stroke | 50 ~ 700 mm | 50 ~ 700 mm | 50 ~ 700 mm |
Voltage | DC 12V or DC 24V or DC 48V | DC 12V or DC 24V or DC 48V | DC 12V or DC 24V or DC 48V |
Duty cycle | 10% ~ 20 % | 10% ~ 20 % | 10% ~ 20 % |
Ambient Temperature | -40℃ ~ 85℃ | -40℃ ~ 85℃ | -40℃ ~ 85℃ |
Type of protection | IP 69K/66M | IP 69K/66M | IP 69K/66M |
