ISSOKU 연삭 볼스크류 C7급 축단 미가공품의 φ8~φ15 DATA입니다.
보다 정확한 내용은 전자카다록을 참고해 주시기 바랍니다.
● 정도 등급별 볼스크류 분류
구분 | C3 | C5 | C7 | C10 |
리드정도 | 12 μm | 25 μm | 50 μm | 200 μm |
백래쉬 | 5 μm | 5 μm | 20 μm | 100 μm |
싱글예압 | 가능 | 가능 | 불가 | 불가 |
● 생산 규격
| 리드 1mm | 리드 2mm | 리드 4mm | 리드 5mm | 리드 8mm | 리드 10mm | 리드 20mm |

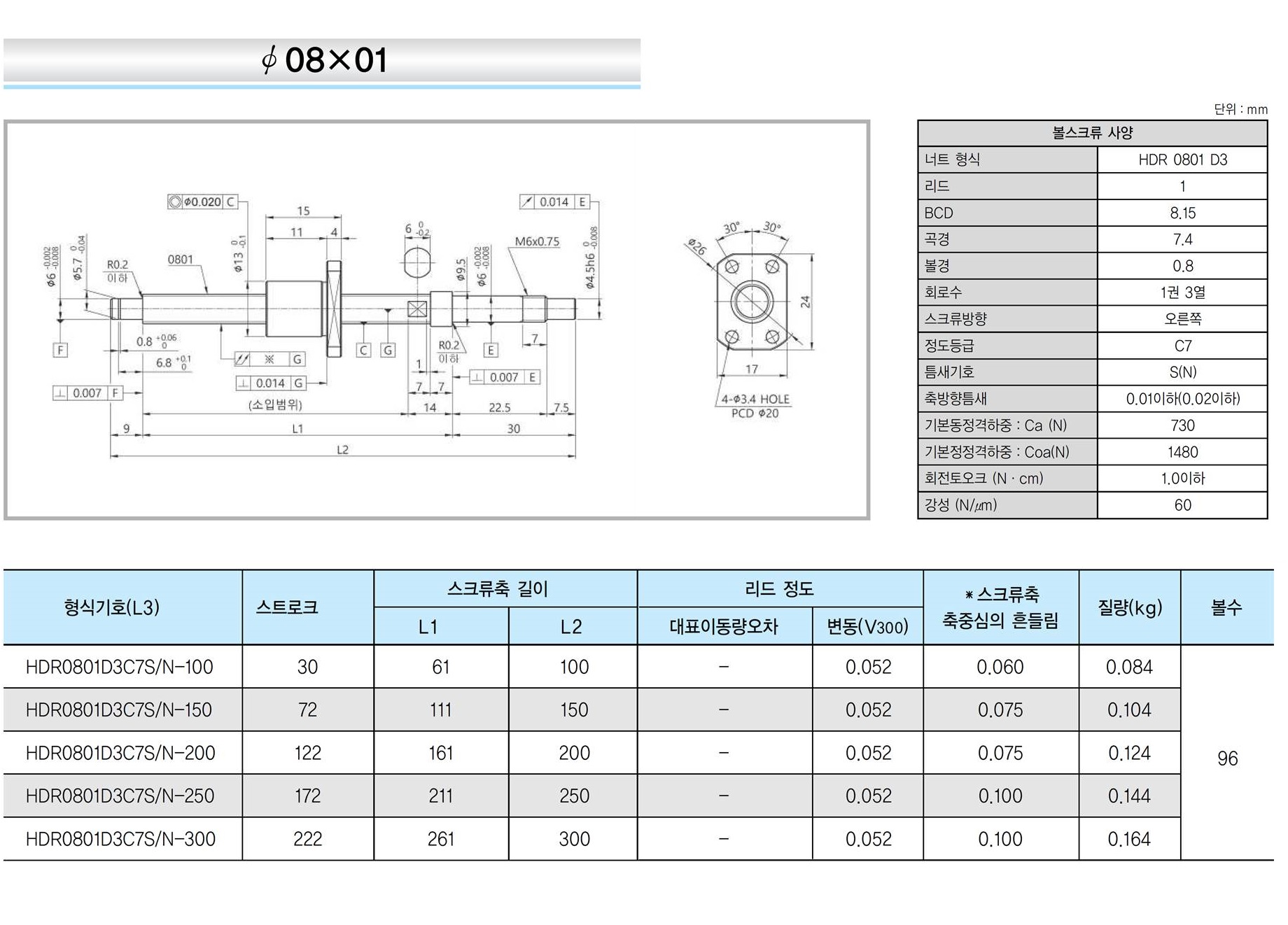

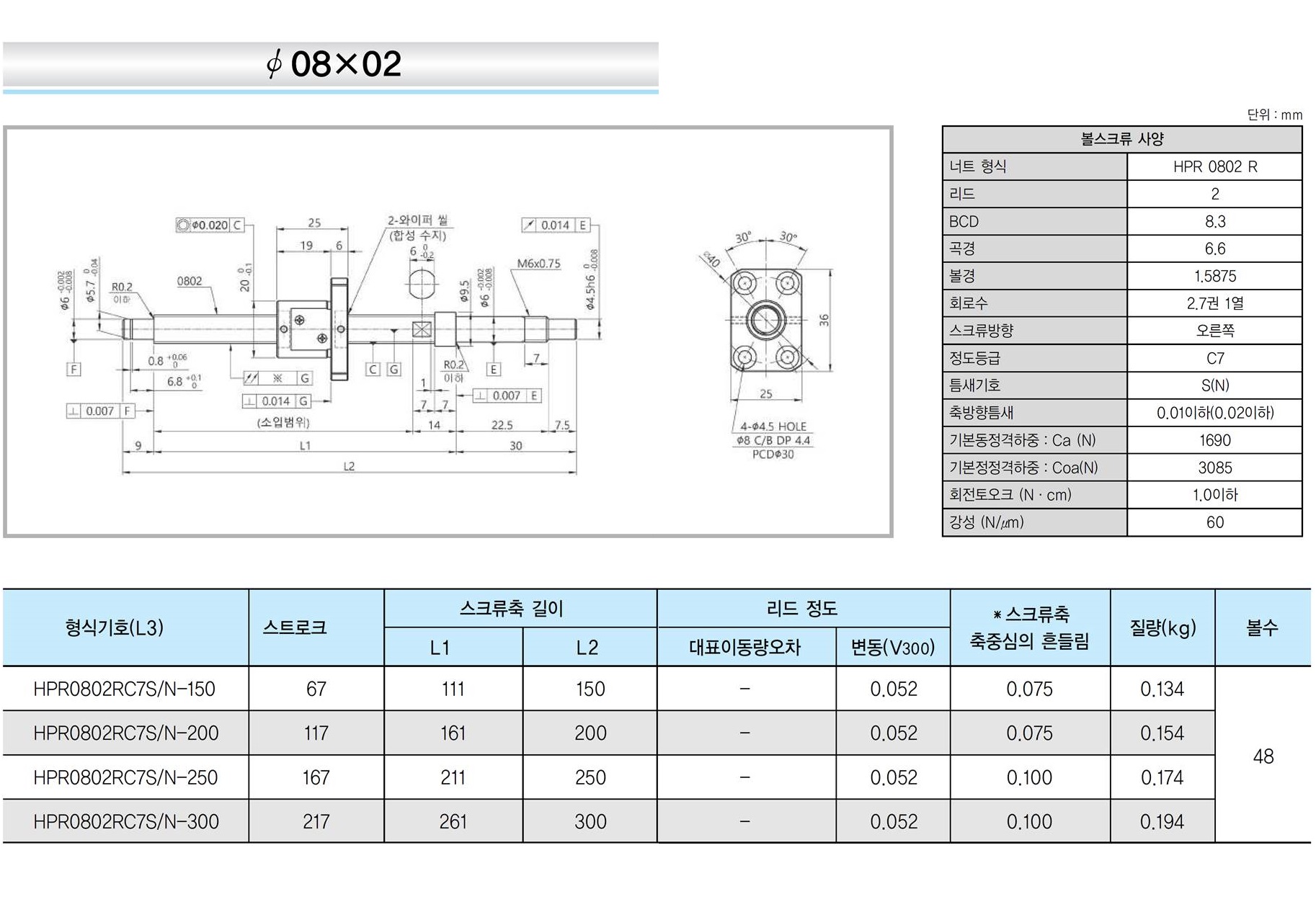

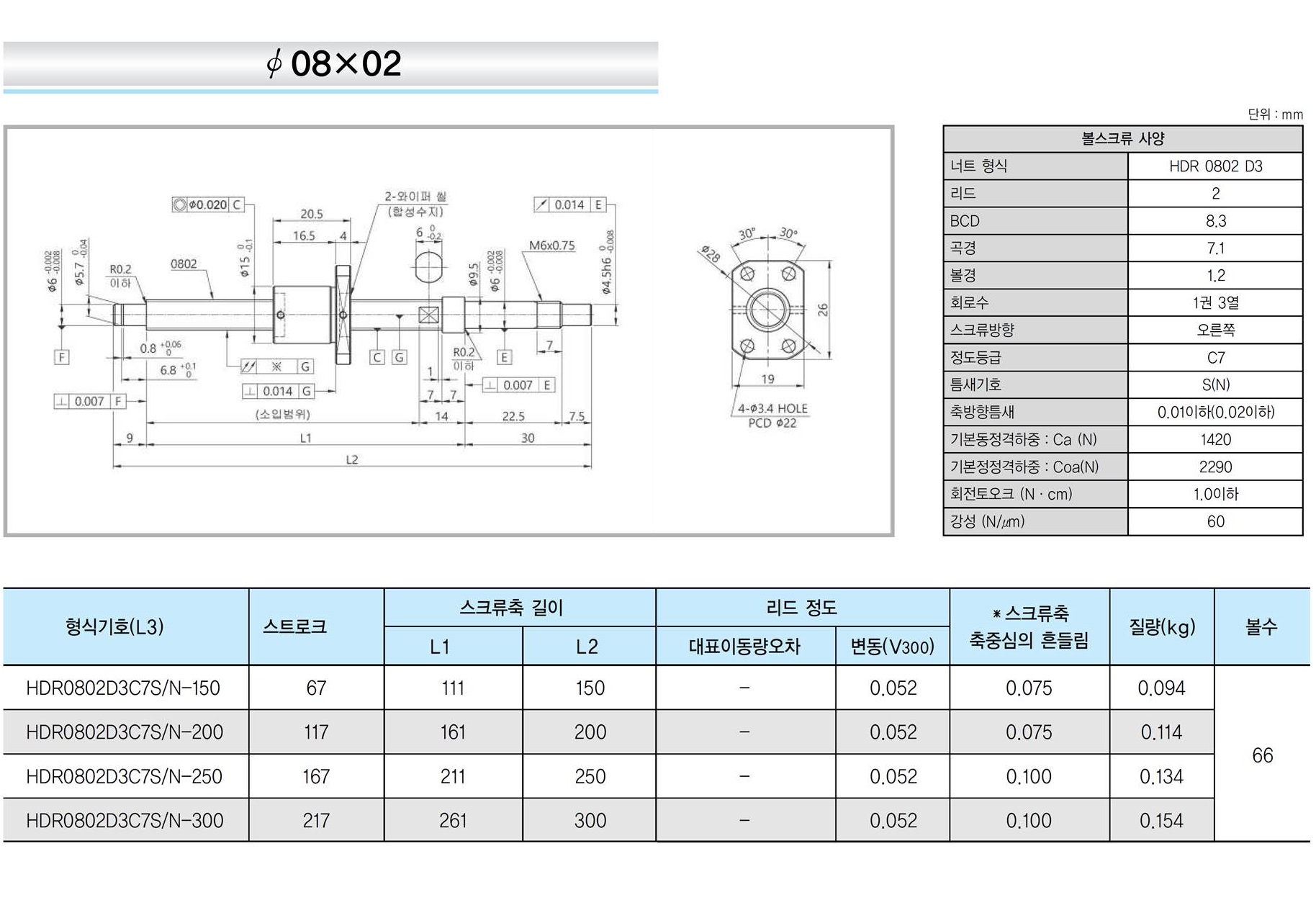

φ 8 | 8 × 1 | 8 × 2 | 8 × 4 |
| 8 × 8 |
|
|
φ 10 |

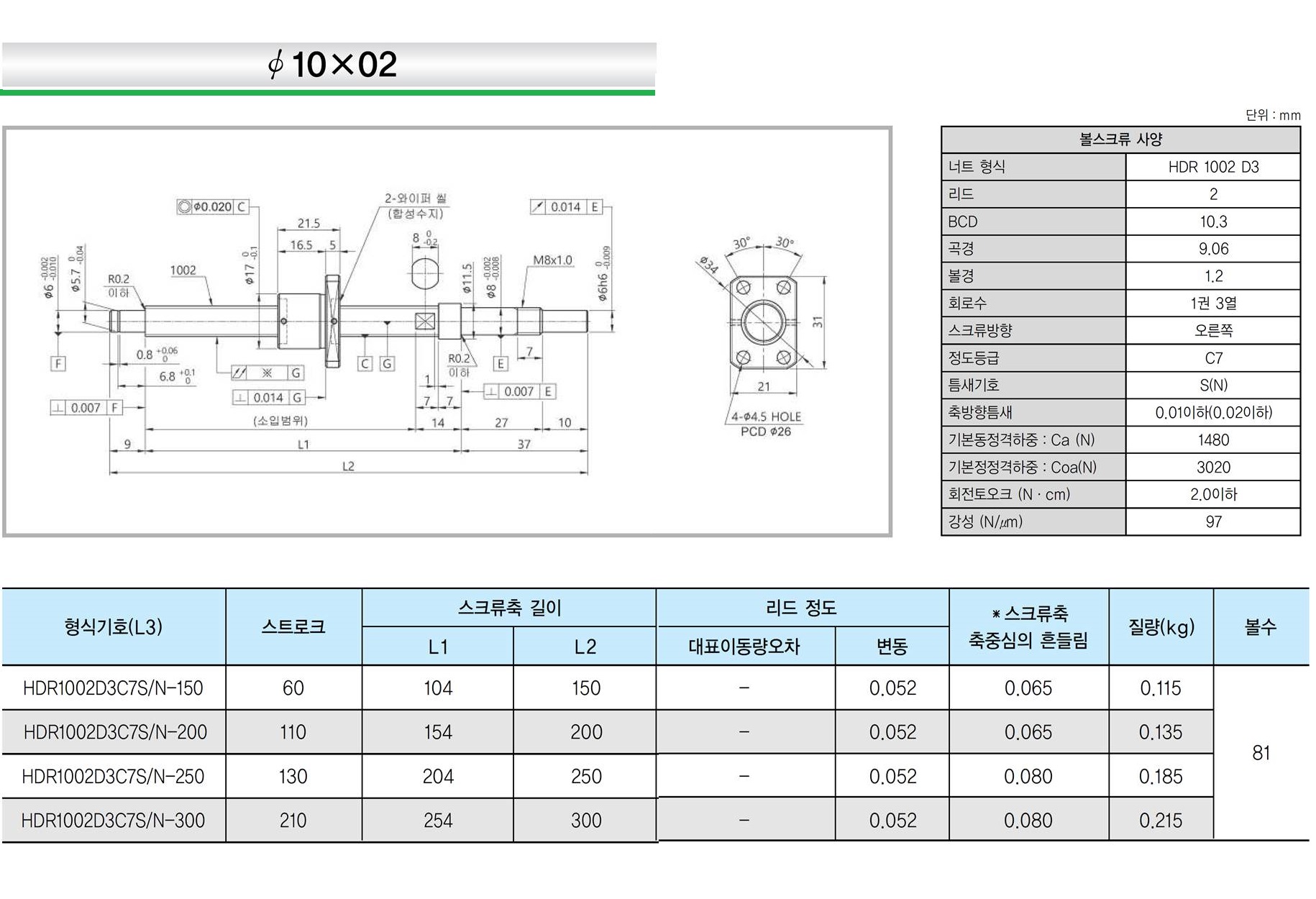

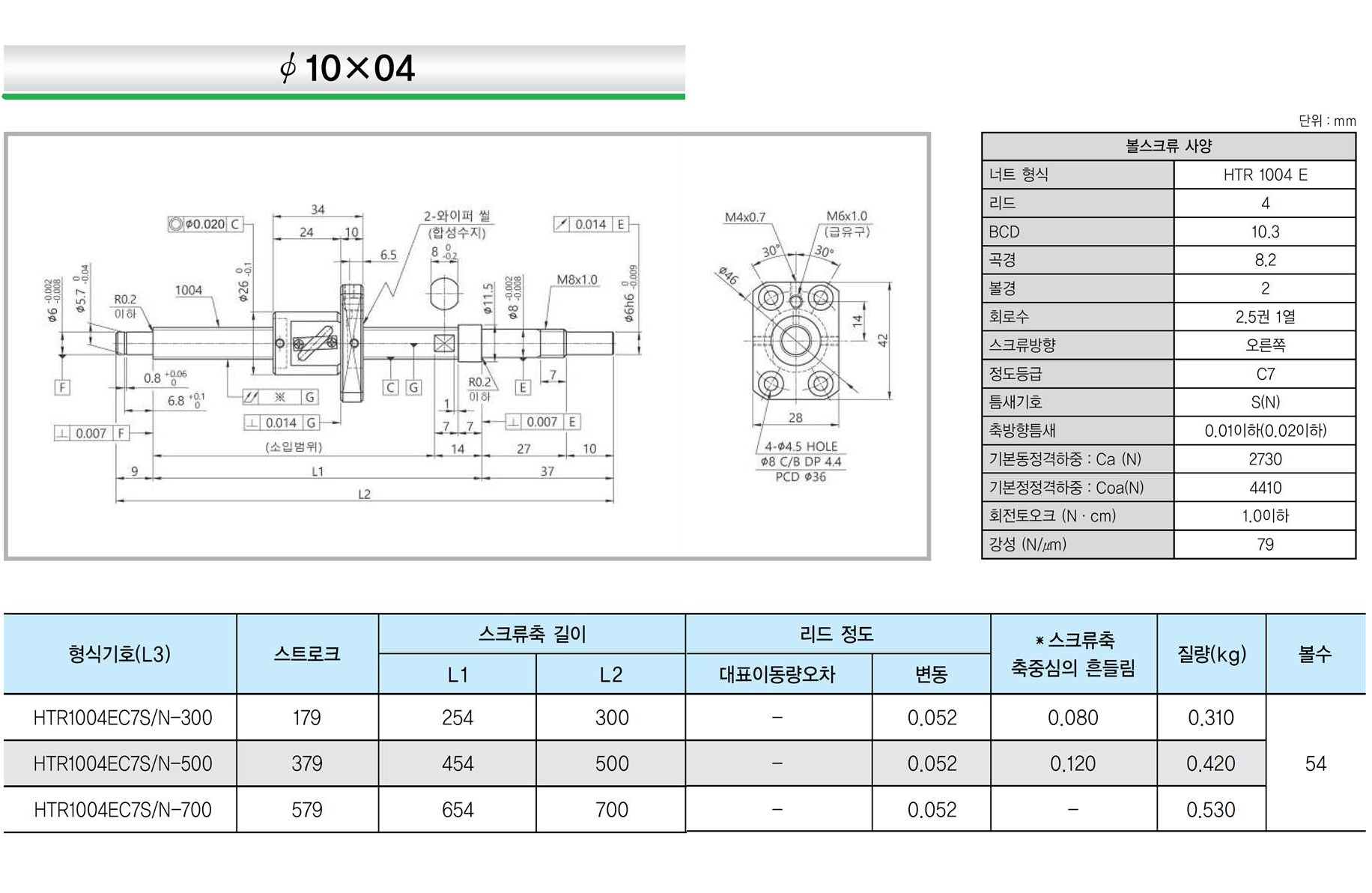

| 10 × 2 | 10 × 4 |
|

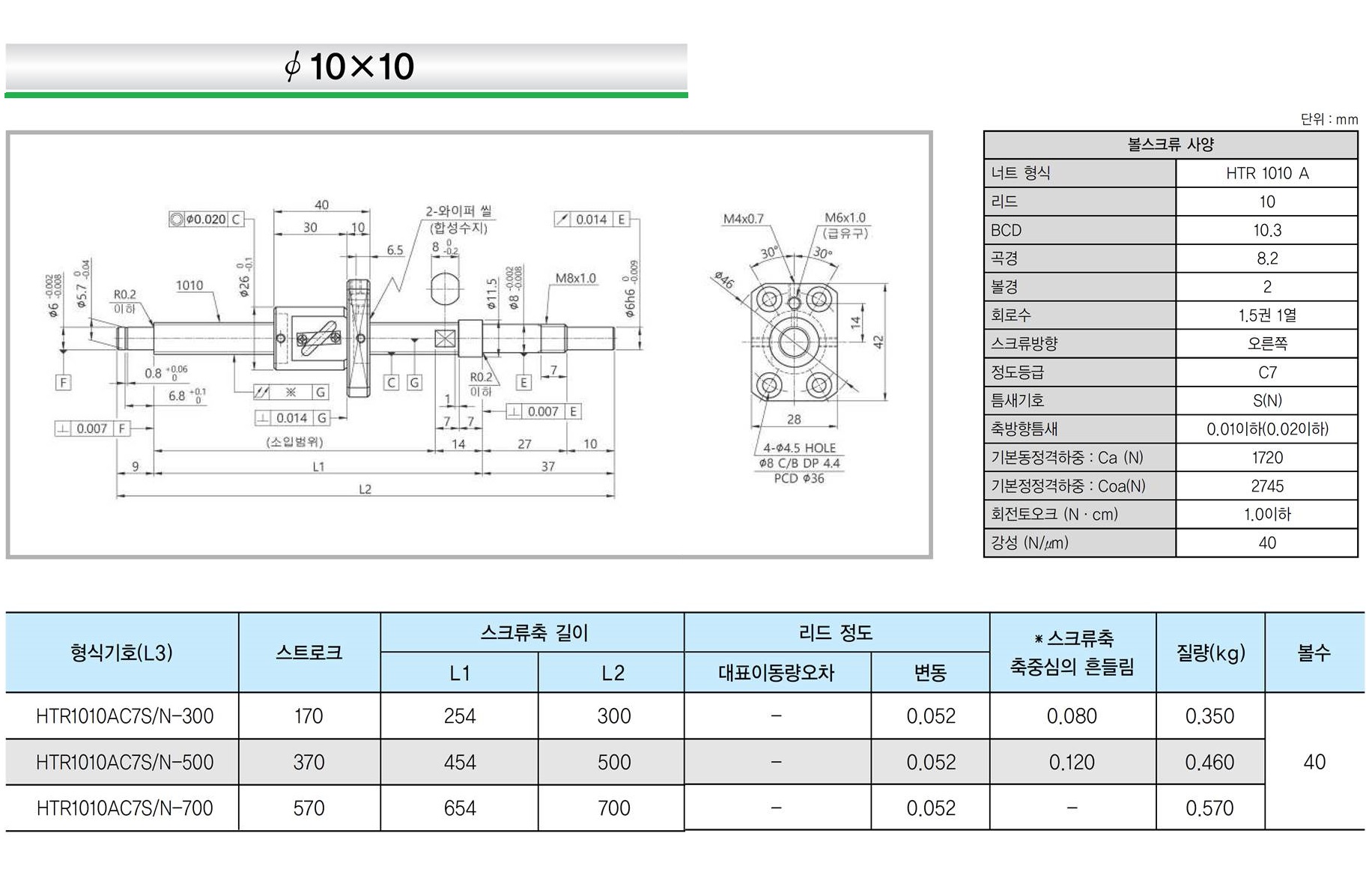

| 10 × 10 |
|

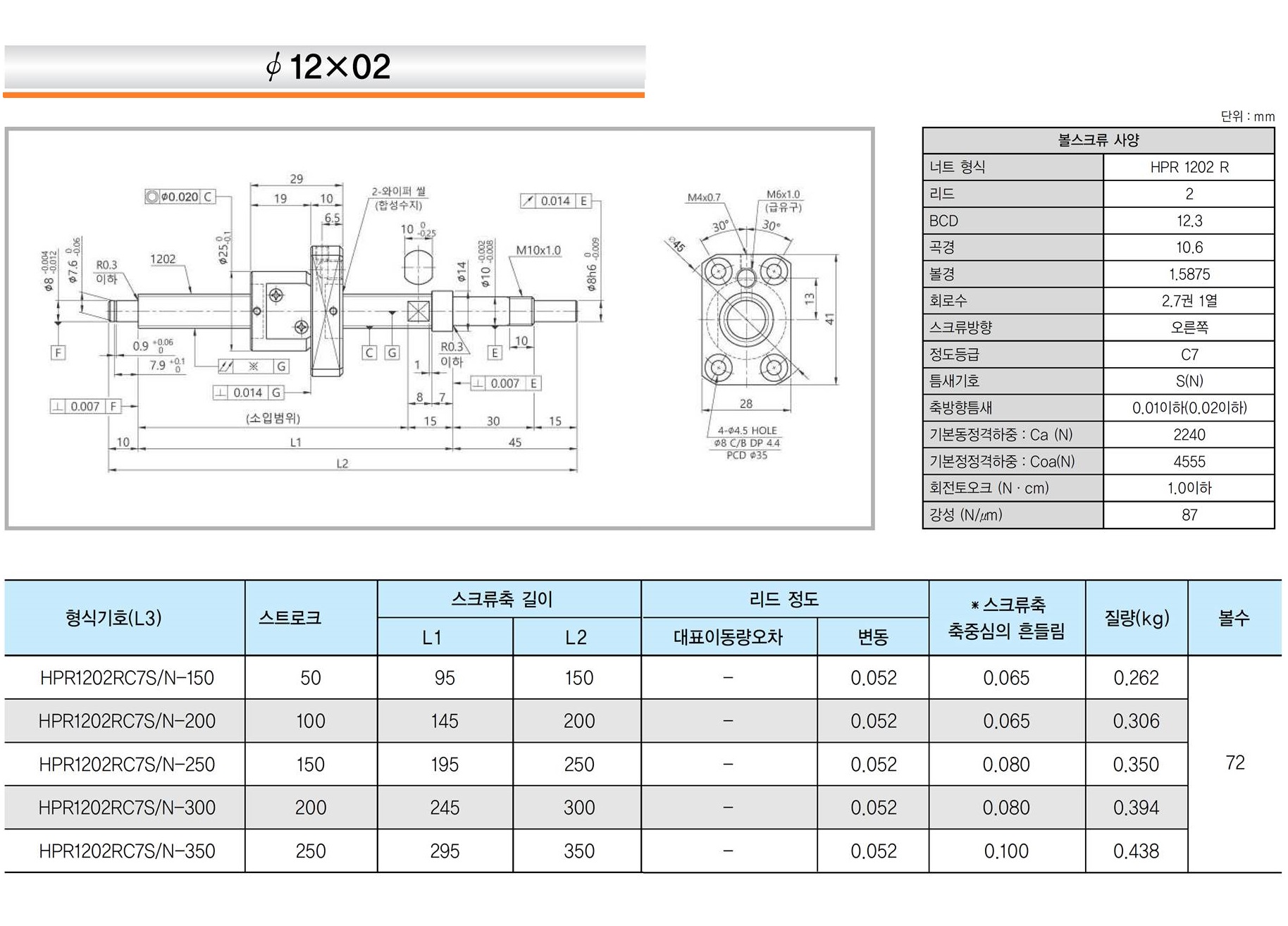

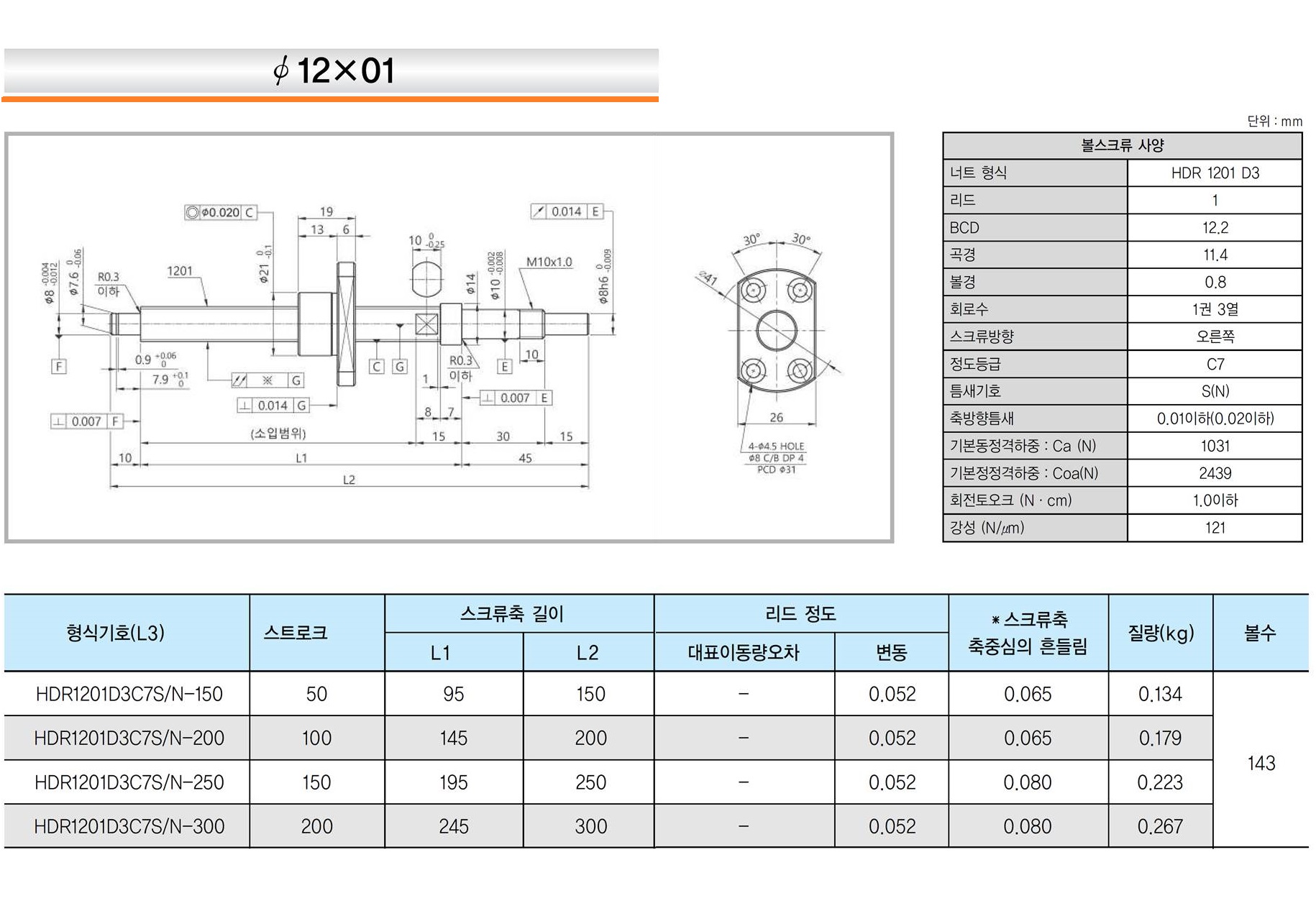

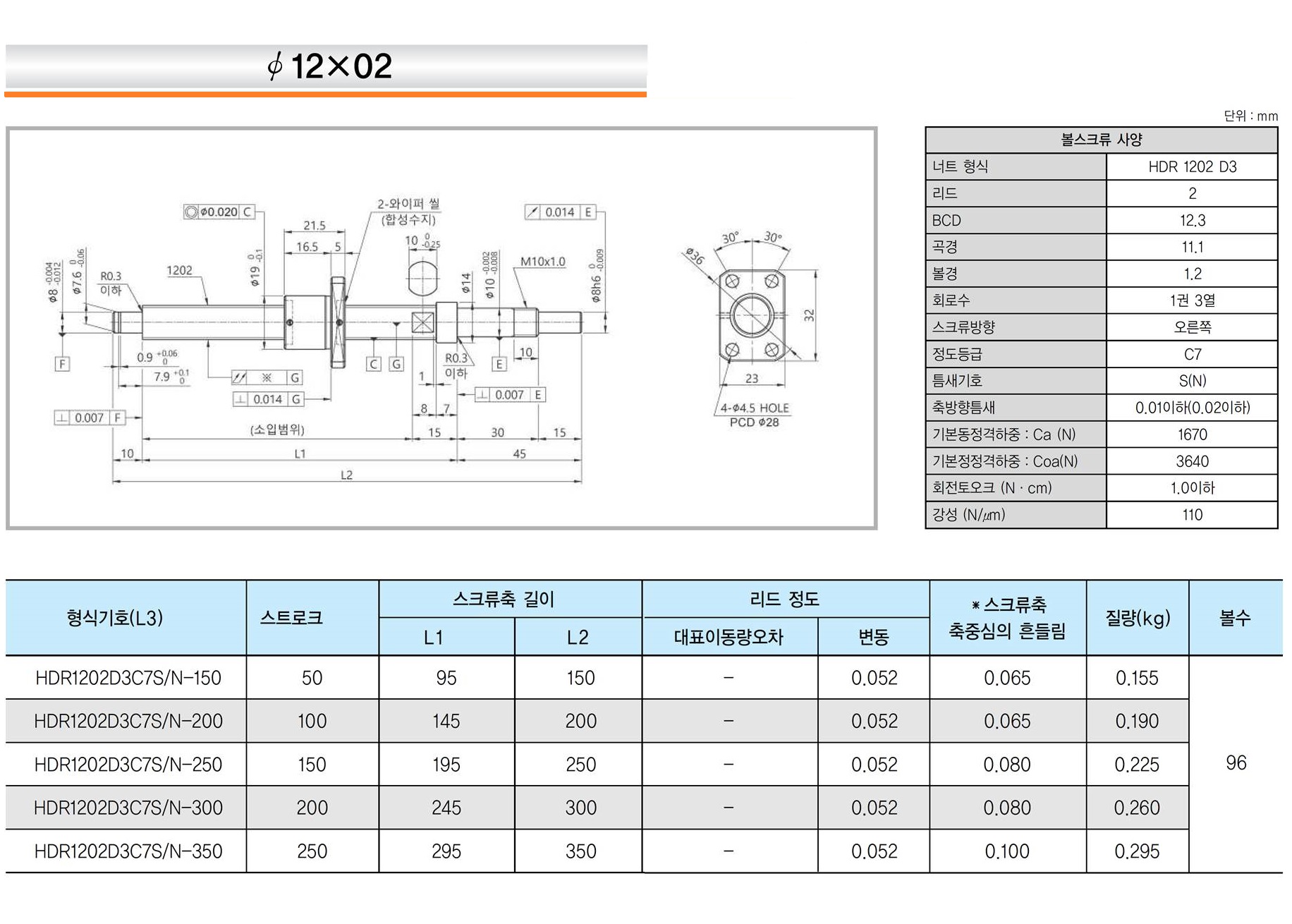

φ 12 | 12 × 1 | 12 × 2 |

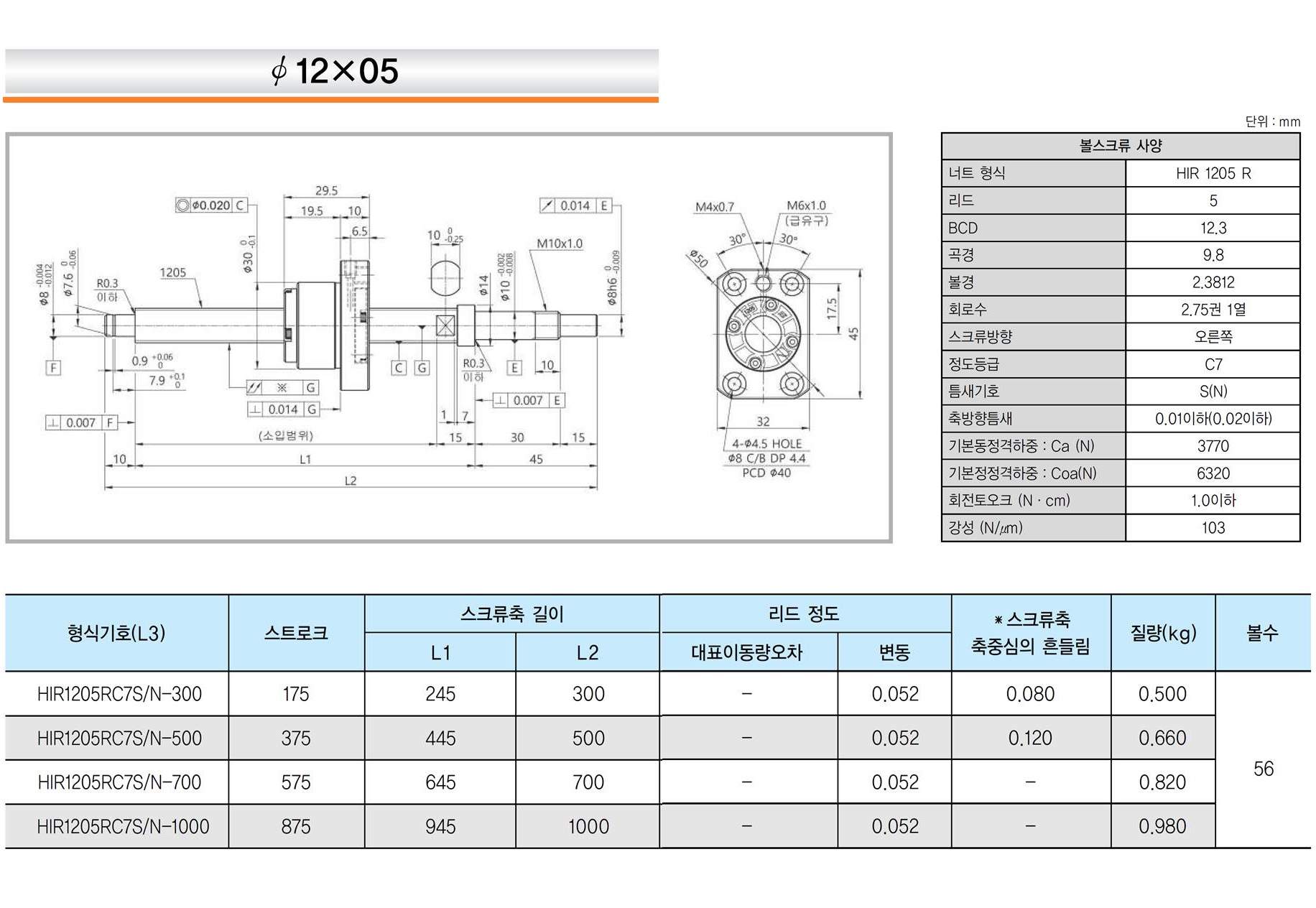

| 12 × 5 |

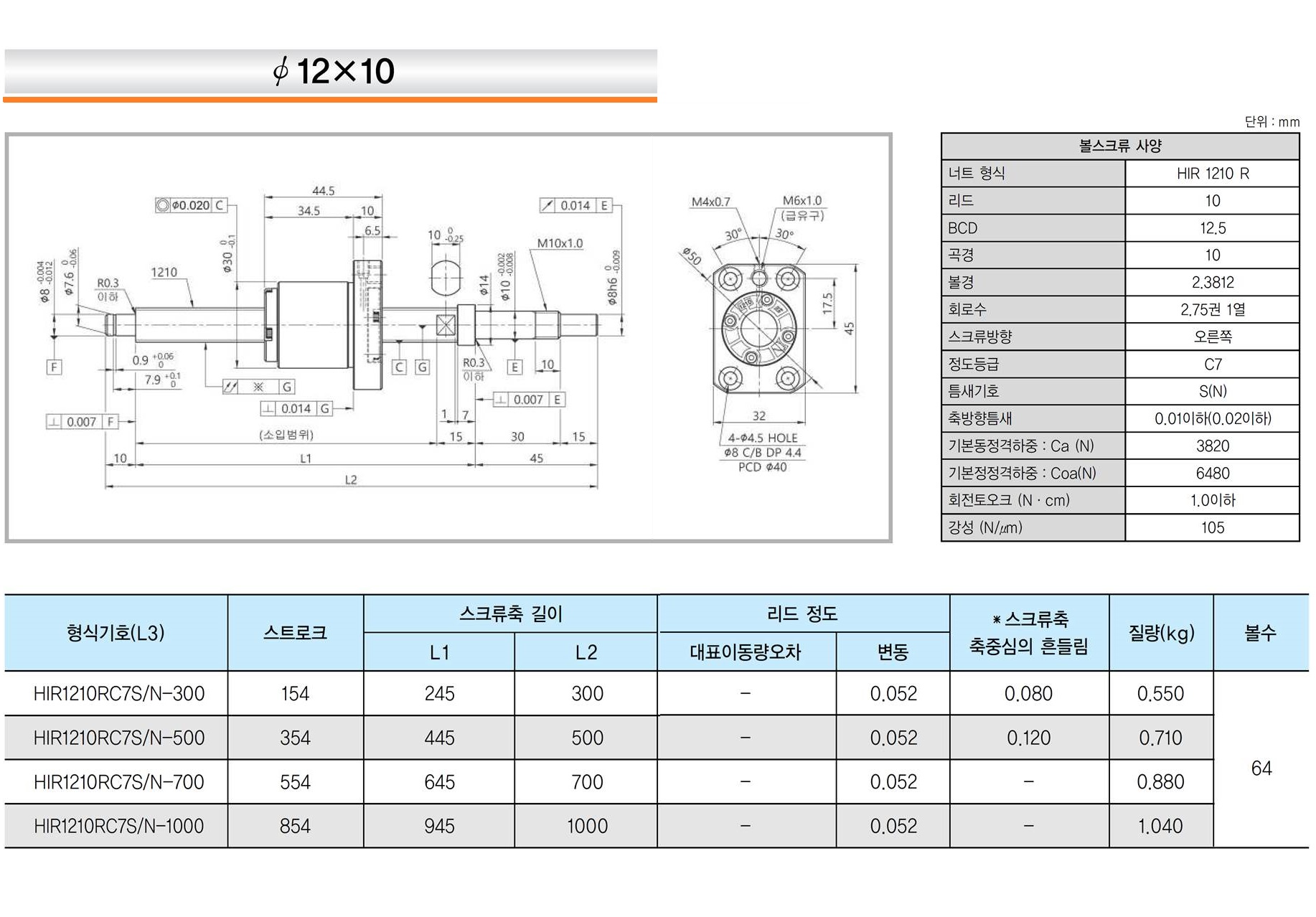

| 12 × 10 | 12 × 20 |
φ 15 |
|
|

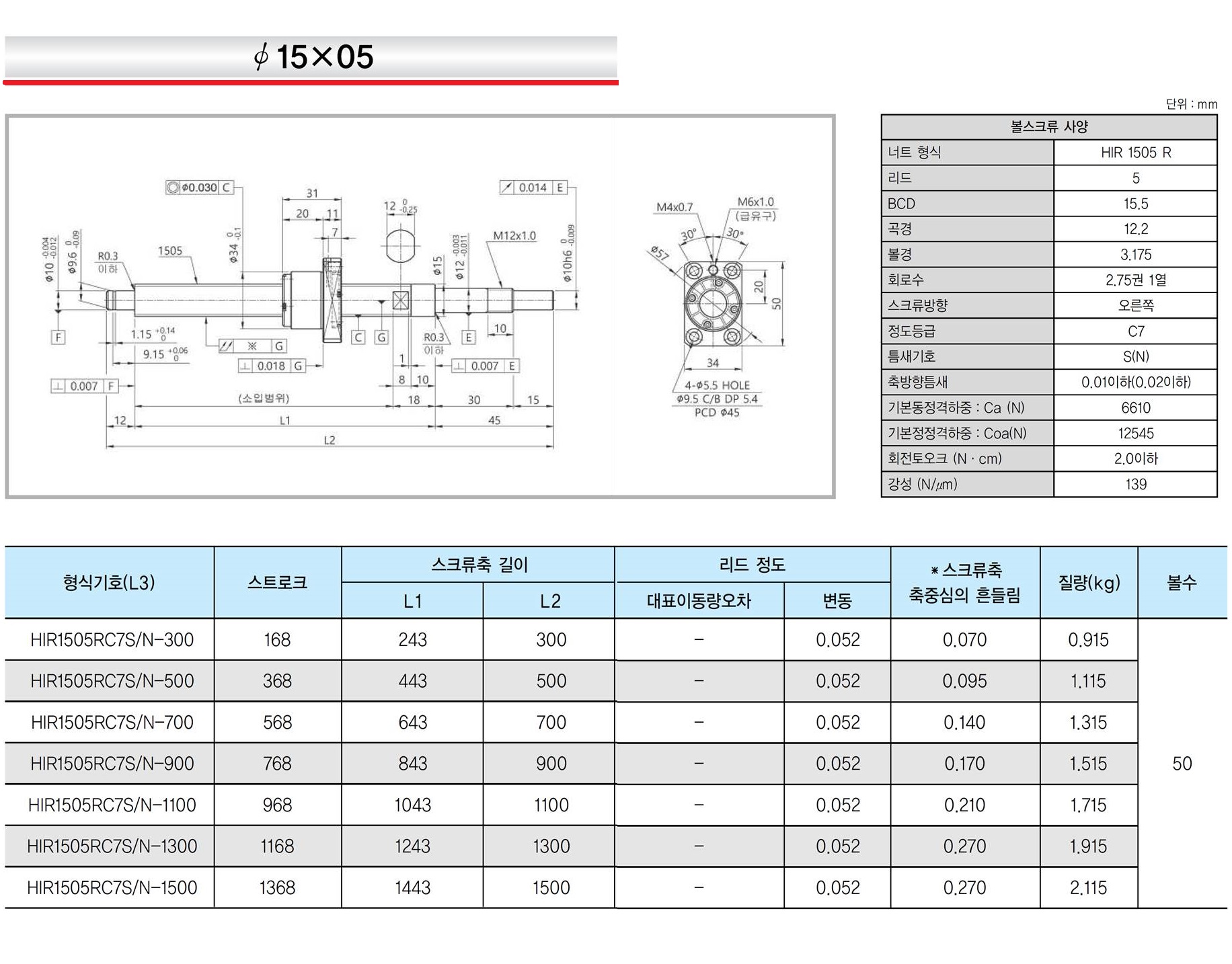

| 15 × 5 |

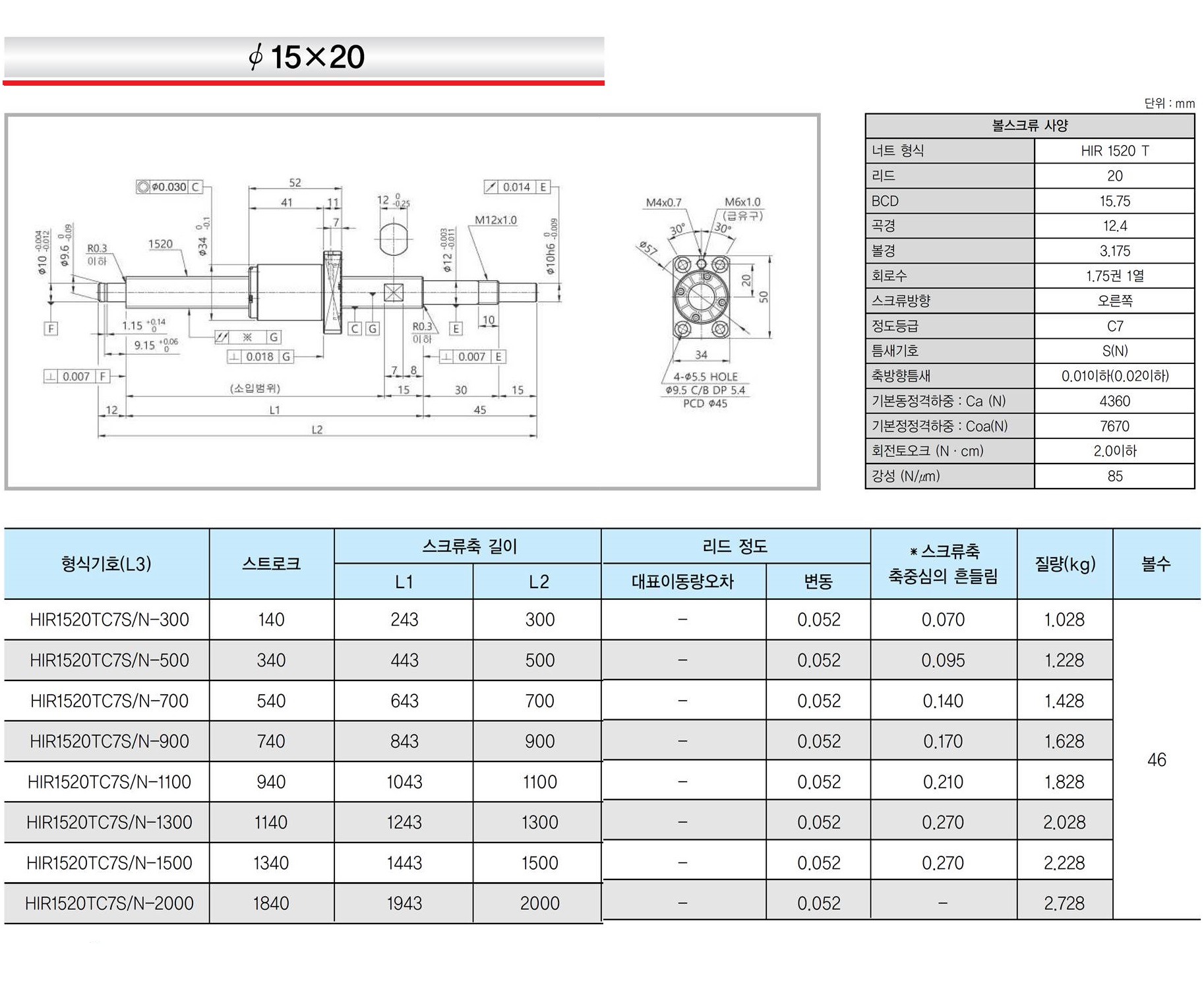

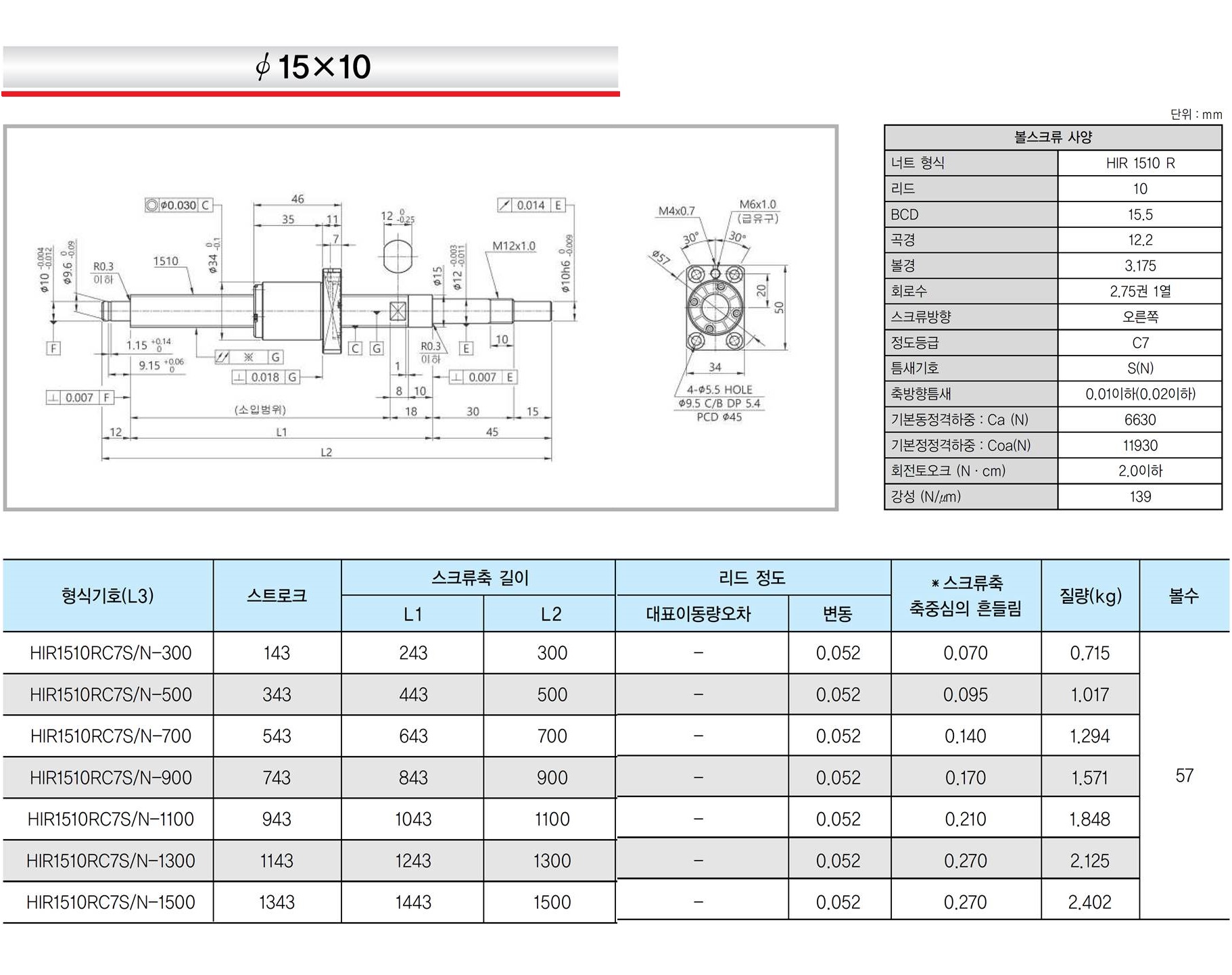

| 15 × 10 | 15 × 20 |
φ 16 |
|
|
| 16 × 5 |
|
|
|
φ 20 |
|
|
| 20 × 5 |
| 20 × 10 | 20 × 20 |
φ 25 |
|
|
| 25 × 5 |
| 25 × 10 | 25 × 20 |
φ 32 |
|
|
| 32 × 5 |
| 32 × 10 |
|
※ 파란색으로 표기된 치수외의 DATA는 별도 페이지에서 확인 바랍니다.
